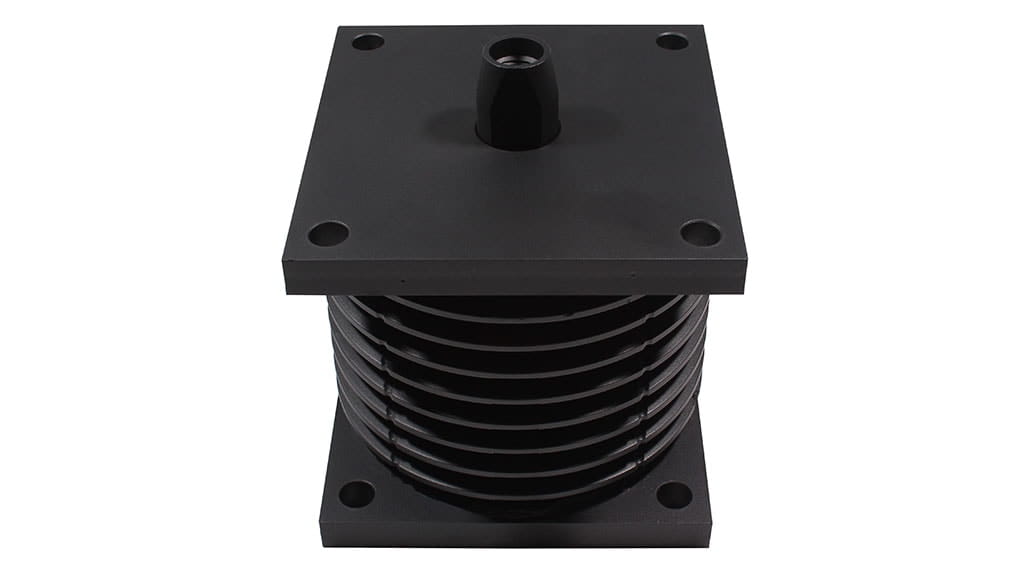

轴向塔形簧

高强度钢材和重型钢板制造使产品具有优异的耐冲击和耐磨性，有效应对负向载荷并具备安全止档的装置。此外，内置的失效保护装置可防止严重超载情况下产品整体失效，该装置也采用最高等级钢材制造而成，抗拉强度大且不影响钢材的韧性。

此产品还设计有免维护挠性承载组件，在承受轴向高载荷的同时能够进行角运动和剪切运动，通过使用最新的FEA技术可使设计简化以实现制造成本最小化，同时确保产品最大的可靠性和最少的应力集中点。
技术规格


产品号 尺寸（mm）
 失效保护装置   最大载荷（kN）
 A  B  C D d E F  H t
10-01640-01 190 150 160 180 17

180  15 Bolt 150
10-01641-01 190 150 160 180 17

182  15 Bolt 150
10-01677-01  220 180  180 210 22
203  20  Bolt  400
10-03501-01 170 140  140 165 14  55 18  150  9,5  Chain  55
10-03132-01  190 150  160  184 16,5

185  10  N/A  70
10-00951-01  190  150  160  184  16,5  80  25  185  10  Chain  70

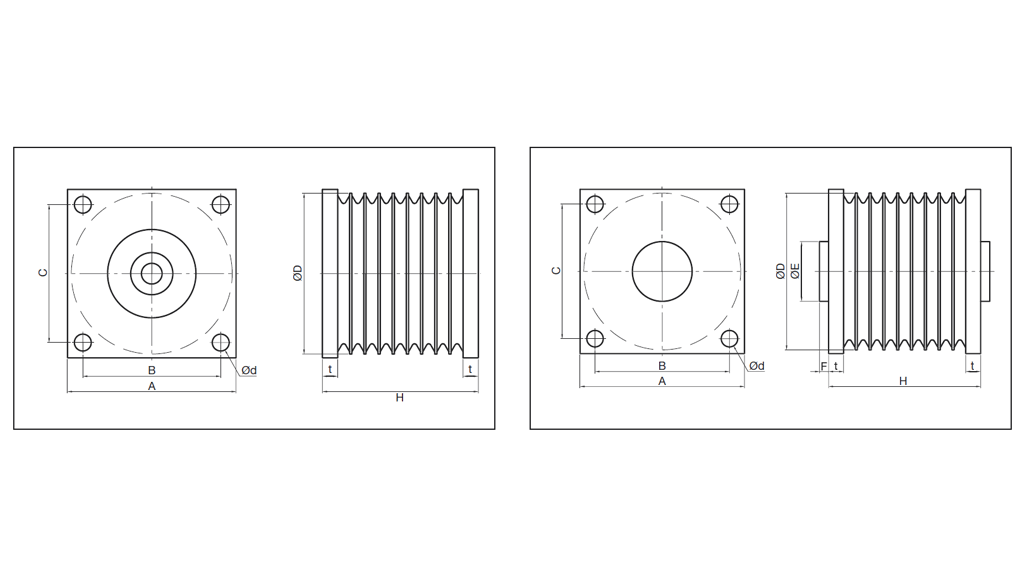

技术图纸

下载

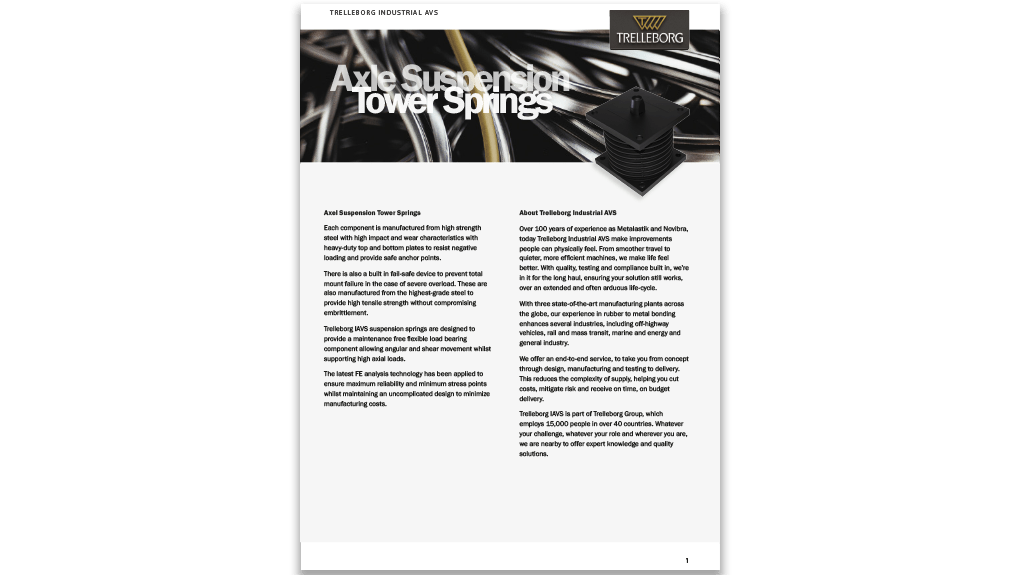

下载此数据手册
