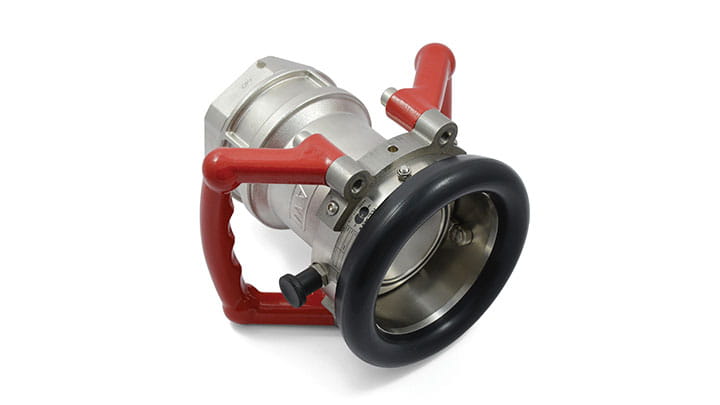

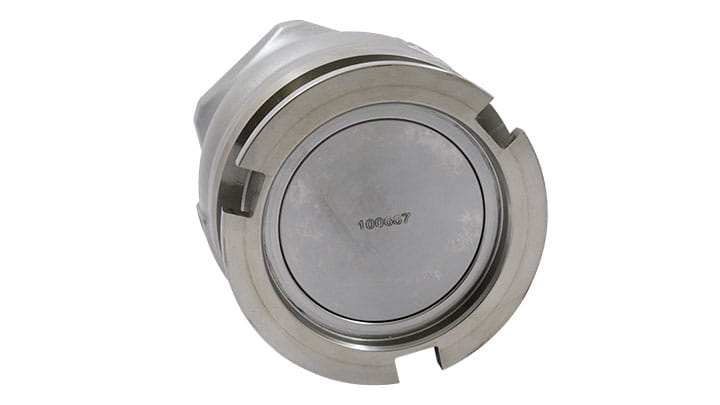

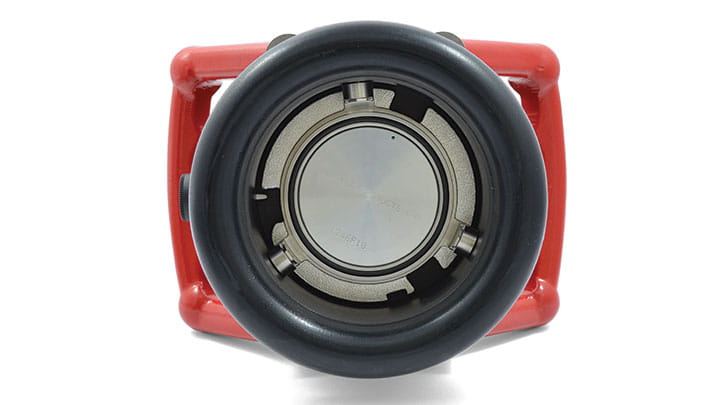

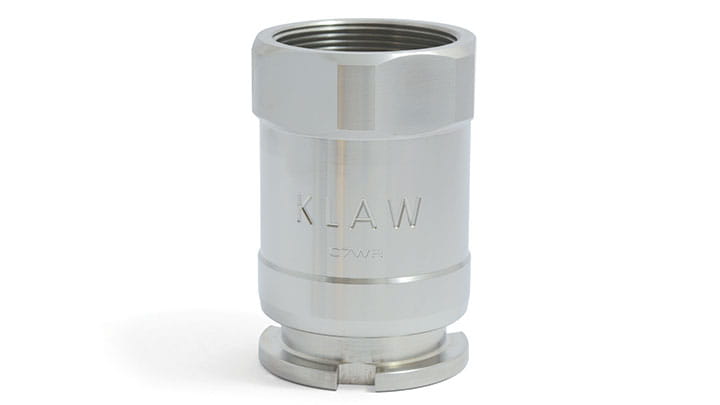

干式接头和储罐适配器 QS 系列

与其他干式接头相比，QS 安全锁销具有更高的安全性。QS 干式接头安全锁销可防止意外断开。
QS 锁定销是以下尺寸的标准配置： 1 ½" DN40；2" DN50；3" DN80；4" DN100，DN150；6″ 也可选配。

行业标准，与其他系统兼容
KLAW 干式接头系列与其他制造商的产品完全可以互换。
KLAW 干式接头系列完全符合 NATO/STANAG 3756 标准。
多种密封选择
提供多种密封选项，可适用于所有类型的液体和气体。
典型应用

工业应用

• 船舶
• 工业应用
• 石化
• 化工
• 制药



典型输送应用

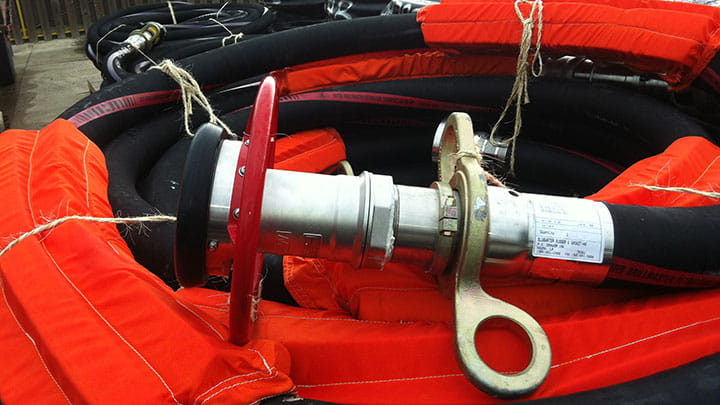

QS 系列产品同样适用于输送软管和装卸臂应用。

• 船对船输送（加油）
• 船岸转运（PSV）

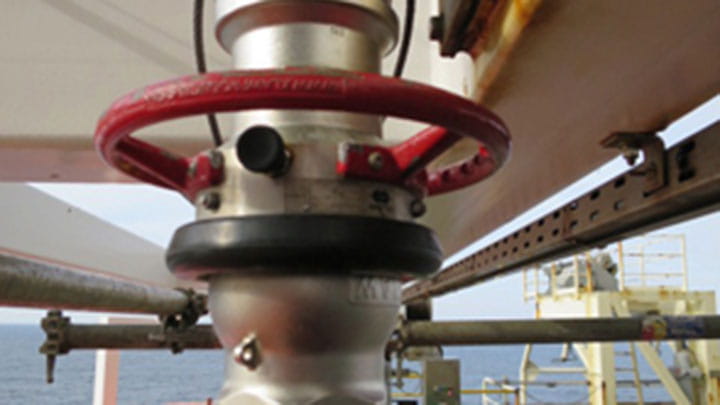

• 船到钻井平台转运
• 海上加油
• 公路油轮的散货装卸
• 轨道车散货装卸
• 船舶码头的散货装卸

介质应用

• 石油：汽油、柴油、石油、液体泥浆。
• 化学品：丁二烯、氨、环氧乙烷、环氧丙烷、丙烯腈、甲苯、二甲苯、氯乙烯、苯酚。
• 干粉：2"及以上。



低温干式接头

QS 干式接头与其他接头完全可以互换，如 Mann-Tek、TODO、Avery Hardoll 和其他公司提供的符合 STANAG 3756 标准的接头。

兼容性
NATO STANAG 3756

规格

尺寸
KLAW QS 干式接头有以下尺寸：
1” DN25; 2” DN50; 2 ½” DN65; 3” DN80; 4” DN100; 6” DN150.

材料选项
KLAW QS 干式断连系列产品的所有尺寸均有以下材料可供选择：

• 铝
• 不锈钢



技术摘要

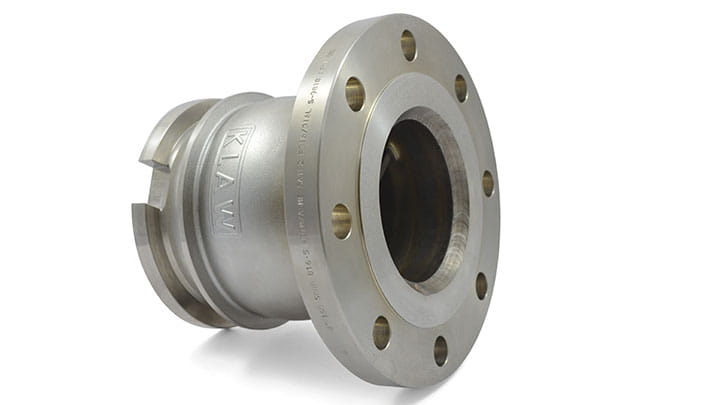

软管和罐体装置均可使用端接螺纹和法兰。
BSP / NPT 螺纹 / DIN ASA /TW /TTMA 法兰。可根据要求提供其他螺纹和法兰。

密封件
FKM（氟橡胶*）、NBR（丁腈橡胶）、Chemraz**、Kalrez*
可根据要求提供其他密封件。
* Viton 和 Kalrez 是杜邦高性能弹性体的注册商标。
** Chemraz 是 Green-Tweed 的注册商标。

最大工作压力
PN10 - PN25。
安全系数
5:1

选择性选项
在产品输送过程中，软管与罐车的连接错误会造成交叉污染的危险。QS 选择性功能可消除这一风险，防止人为或程序错误。
QS 选择性范围是行业标准，因此与现有系统完全兼容。
选择性选项和规格在订购时确定。
